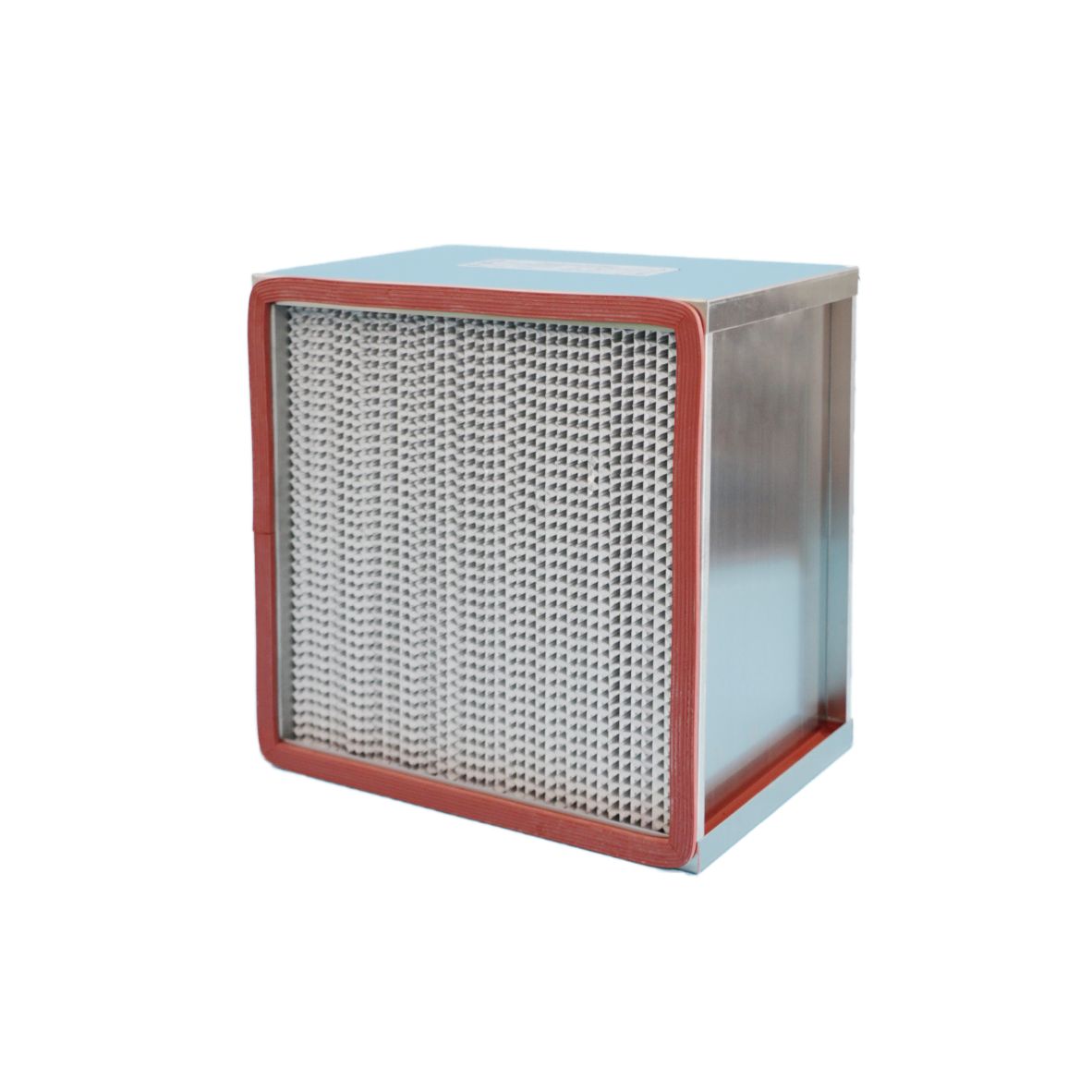

Hochtemperaturbeständiger Hochleistungsfilter

Der hochtemperaturbeständige Hochleistungsfilter Jinda aus der chinesischen Fabrik verfügt über ein unterteiltes Design, um seine Leistung sicherzustellen. Dieses Design umfasst gewellte Leitbleche, die einen präzisen Faltenabstand aufrechterhalten, das Filtermedium effektiv nutzen und gleichzeitig den Luftstromwiderstand minimieren. Jede Seite des Filtermaterials besteht aus 180 plissierten Schichten, und wenn sich das Material biegt, entsteht durch zwei Vertiefungen eine keilförmige Kastenfalte am hinteren Ende des Separators. Diese keilförmige Kellerfalte dient als Schutzvorrichtung, um eine Beschädigung des Filtermaterials zu verhindern.

Anfrage absenden

Produktbeschreibung

Der Herstellungsprozess für hochtemperaturbeständige Hochleistungsfilter von Jinda von chinesischen Lieferanten ist dem herkömmlicher Filter recht ähnlich, wobei der Hauptunterschied in der Verwendung hochtemperaturbeständiger Materialien liegt. Zu diesen Materialien gehören Filterpapier aus Glasfaser oder ultrafeinem Glasfaser, Trennwände aus Aluminiumfolie, Edelstahlrahmen und spezielle hochtemperaturbeständige Filter. Das Filtermaterial wird auf beiden Seiten um 180° gefaltet, sodass eine keilförmige Faltenschicht entsteht. Beim Biegen des Filtermaterials sorgen die beiden Vertiefungen dafür, dass es sich in einer keilförmigen, kastenförmigen Falte am hinteren Ende des Abscheiders öffnet und so eine Beschädigung des Filterpapiers verhindert.

Merkmale

Große Filterfläche; lange Lebensdauer;
Die maximal zulässige Betriebsumgebungstemperatur beträgt 250 °C
Leistungsparameter
Typ: Hochtemperaturbeständiger Filter
Filtermaterial: Glasfaserfilterpapier
Rahmenmaterial: verzinkt/Edelstahl
Trennwand: Aluminiumfolie
Dichtmittel: Hochtemperatur-Dichtmittel
Filterwirkungsgrad: H11 (EN779), ≥95 %@MPPS
H12 (EN779), ≥99,5 % bei MPPS
H13 (EN779), ≥ 99,95 % bei MPPS H14 (EN779), ≥ 99,995 % bei MPPS
Empfohlener Endwiderstand: ≤500Pa
Kontinuierliche und stabile Betriebstemperatur: nicht höher als 250℃

Dicke		Faltenabstand	Anfangswiderstand bei 0,8 m/sPa
(Zoll)	(mm)	(mm)	H11	H12	H13	H14
		3	165	185	200	215
6	150	5	180	205	220	235
		8	200	225	250	260
		3	150	165	180	195
9	220	5	160	185	200	210
		8	180	200	225	235

Typ	Spezifikation (B×H×T)	Nennluftvolumen (m/h)	Anfangswiderstand (Pa)	Endwiderstand (Pa)	Effizienz@MPPS
GB 484-Serie-H14	484×484×220	100	250	450	H14
GB 630-Serie-H14	630×630×220	1500
GB 457-Serie-H14	610×457×150	750
GB 610-Serie-H14	610×610×150	1000
GB 762-Serie-H14	610×762×150	1250
